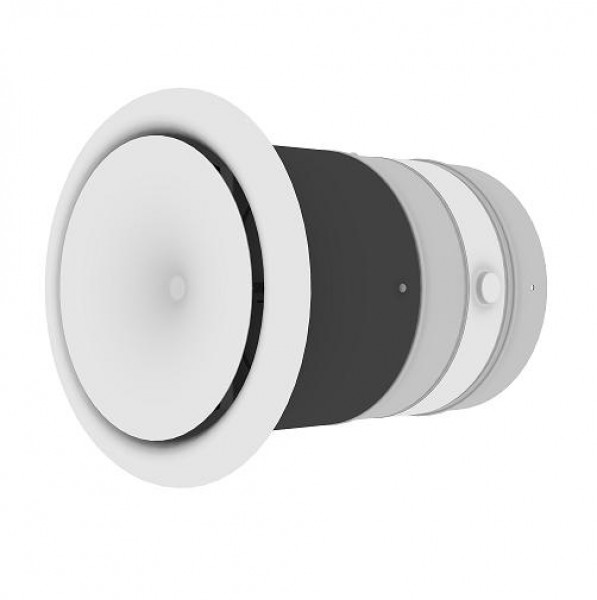

Zawór odcinający przeciwpożarowy RK150-HO-KK
Producent: FRAPOL | Typ produktu: Zawory przeciwpożarowe
Przeciwpożarowe zestawy nawiewne / wywiewne RK150 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę.
Deklarowana odporność ogniowa zestawu to EI 120 (ve i↔o) S.
Oprócz funkcji zabezpieczenia przeciwpożarowego pełnią również funkcję jednopunktowego nawiewu / wywiewu powietrza do pomieszczenia.
a
a
Sposób działania:
Sposób działania:
Przeciwpożarowe zestawy RK150 dostarczane są w pozycji zamkniętej. W celu otwarcia klapy należy przekręcić przegrodę odcinającą do odległości pozwalającej za założenie wyzwalacza lutowanego. Temperatura zadziałania wyzwalacza standardowo wynosi 72°C. Klapa w stanie normalnym jest otwarta. Zawór nawiewny / wywiewny mocowany jest w korpusie za pomocą dwóch uchwytów. W celu demontażu, należy przekręcić go w kierunku odwrotnym do ruchu wskazówek zegara o około 45°. Regulacja zaworu możliwa jest po jego demontażu. W tym celu należy popuścić nakrętkę kontrującą, a następnie kręcąc wkładem zaworu ustawić pożądaną wielkość szczeliny. Następnie nakrętkę należy dokręcić.
Zachowanie odporności ogniowej przegrody realizowane jest przez klapę odcinającą RK150. W momencie pożaru wyzwalacz termiczny topi się, dzięki czemu sprężyna zamyka przegrodę. Uszczelka pęcznieją znajdująca się na jej obwodzie unieruchamia i doszczelnia przegrodę w warunkach pożaru. Pas perforacji w korpusie skutecznie ogranicza przewodzenie ciepła wzdłuż korpusu.
- RK150-HO- KK - przeciwpożarowy zestaw wywiewny
- RK150-HO- KE - przeciwpożarowy zestaw nawiewny
- RK150-HE- KK - przeciwpożarowy zestaw wywiewny
- RK150-HE- KE - przeciwpożarowy zestaw nawiewny
Przeciwpożarowy zestaw RK150 składa się z przeciwpożarowej klapy odcinającej RK150, zaworu nawiewnego KE lub wywiewnego KK, króćca montażowego zaworu oraz korpusu montażowego. Klapa wyposażona jest w topikowy wyzwalacz termiczny oraz sprężynę zamykającą znajdujące się wewnątrz korpusu. Zawór wyposażony jest w śrubę regulacyjną umożliwiającą płynną regulację od całkowitego zamknięcia aż do pełnego wykręcenia.
Wariant HE zestawu dodatkowo wyposażony jest w mikroprzełącznik wskazujący zamknięcie się przegrody odcinającej klapy.
Zestaw zakończony jest nyplowo. Zawór malowany jest standardowo w kolorze RAL9010. Jeżeli zestaw będzie pracował w warunkach wilgotnych przegrodę klapy należy pokryć specjalnym impregnatem. Zestawy produkowane są w czterech wymiarach określanych średnicą nominalną – 100; 125; 160 oraz 200 mm.
