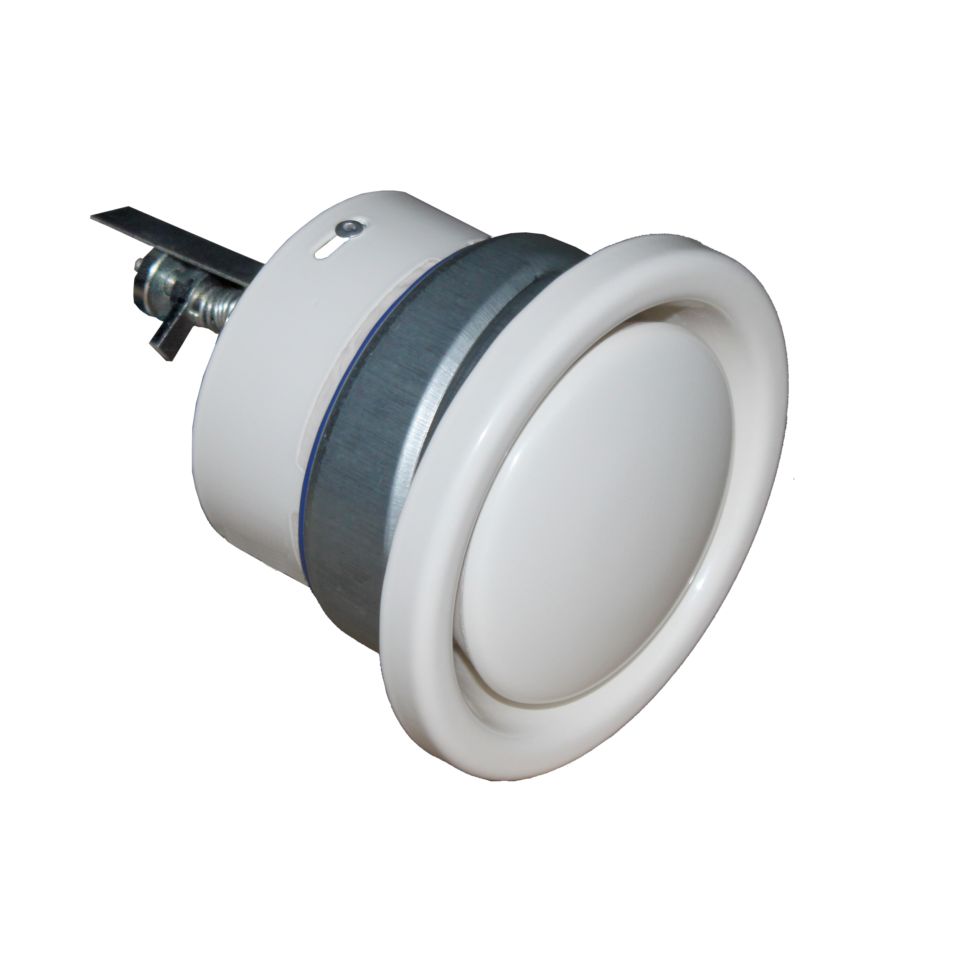

Zawór odcinający przeciwpożarowy BX-1H

Producent: GRYFIT | Typ produktu: Zawory przeciwpożarowe

Przeciwpożarowy zawór odcinający BX-1H przeznaczony jest do wszelkich obiektów budowlanych, w których przewidziany jest jednostadiowy scenariusz ewakuacyjny, zakładający na wypadek pożaru odcięcie strefy zagrożonej poprzez zamknięcie przeciwpożarowych zaworów odcinających w tej strefie i niezmienną pracę instalacji wentylacyjnej i klimatyzacyjnej w pozostałych strefach.

Przeciwpożarowe zawory odcinające BX-1H stosuje się na zakończeniach przewodów wentylacyjnych w pionowych przegrodach budowlanych. W przypadku pożaru zawór BX-1H umożliwia odcięcie strefy objętej pożarem. Po zamknięciu grzybka, zawór pozwala zachować odporność ogniową elementu oddzielenia przeciwpożarowego, w którym jest zainstalowany. Chroni w ten sposób pozostałe strefy przed gorącym dymem i gazem oraz umożliwia normalną pracę instalacji wentylacyjnej i klimatyzacyjnej. W warunkach normalnej pracy systemu wentylacyjnego zawór pozostaje otwarty. Strefa w której został wykryty pożar zostanie
odcięta w momencie zamknięcia grzybka zaworu wskutek:

– wzrostu temperatury w przewodzie wentylacyjnym do 72°C i zadziałania wyzwalacza topikowego,
– zadziałania wyzwalacza elektromagnetycznego sterowanego zdalnie impulsem lub przerwą prądową.

BX-1H składa się z:
– korpusu o przekroju okrągłym wykonanego z blachy stalowej ocynkowanej i malowanej proszkowo oraz odlewu z materiału ognioodpornego,
– ruchomego grzybka zaworu z blachy stalowej ocynkowanej i malowanej proszkowo oraz odlewu z materiału ognioodpornego,
– uszczelek zapewniających szczelność w warunkach normalnych i w czasie pożaru,
– kołnierza montażowego z blachy stalowej ocynkowanej,
– mechanizmu zamykającego.

Akcesoria:

– Pojedynczy wskaźnik krańcowy pozycji początek 1WKP,
– Pojedynczy wskaźnik krańcowy pozycji koniec 1WKK,
– Pojedynczy wskaźnik krańcowy pozycji początek i koniec 1WKKP,
– Wyzwalacz elektromagnetyczny EI24V, sterowanie impulsem prądowym 24V DC,
– Wyzwalacz elektromagnetyczny EP24V, sterowanie przerwą prądową 24V DC,
– Wyzwalacz elektromagnetyczny EI230V, sterowanie impulsem prądowym 230V AC,
– Wyzwalacz elektromagnetyczny EP230V, sterowanie przerwą prądową 230V AC,
– Kołnierz montażowy KM o długości L=35 mm,
– Kołnierz montażowy KM o długości L=67 mm,
– Kołnierz montażowy KM o długości L=120 mm,
– Kołnierz montażowy KM o długości L=150 mm.
