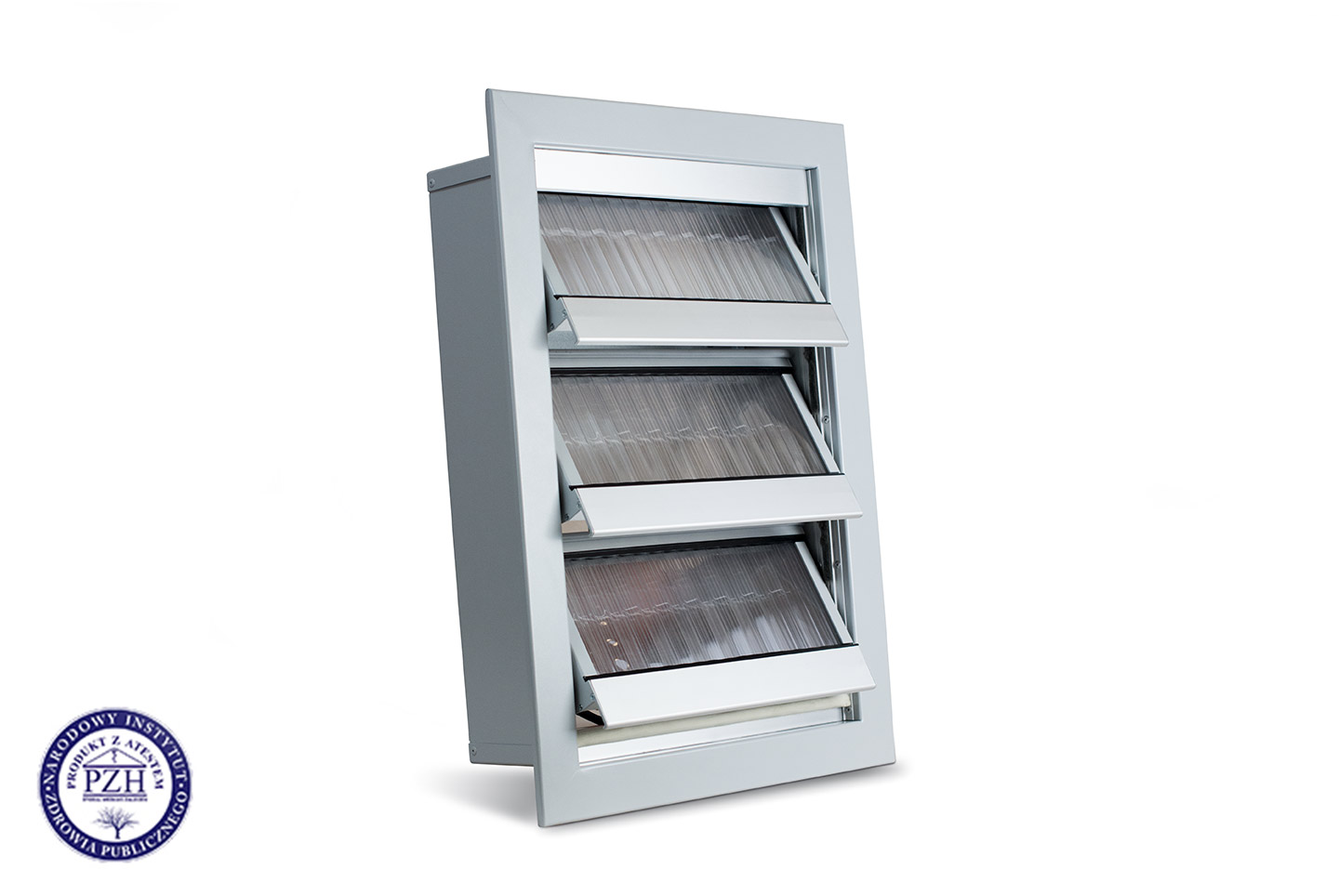

Żaluzje oddymiające CDH-F

Żaluzje CDH-F są stosowane do odprowadzania dymu i ciepła przy oddymianiu grawitacyjnym oraz mechanicznym. Konstrukcja lamel żaluzji umożliwia ich zamykanie/otwieranie siłownikiem elektrycznym.

Wykonanie

Żaluzje CDH-F są wyposażone w ruchome lamele ustawiane za pomocą siłownika elektrycznego. Lamele zbudowane są z anodyzowanych profili aluminiowych oraz z wkładu utwierdzonego pomiędzy profilami i zabezpieczonego uszczelką przyszybową. W wersji S materiałem wkładu lameli jest płyta z poliwęglanu kanalikowego (kolor – Clear) o grubości 20mm. W wersji A materiałem wkładu lameli jest wełna mineralna o grubości 20mm z welonem od wewnątrz i blachą aluminiową od zewnątrz. Rama żaluzji jest wykonana z aluminium i lakierowana na kolor RAL9006mat. Żaluzja CDH-F wyposażona w kanał z listwami pomiarowymi i siatkę maskującą ma oznaczenie CDH-F-L. W skład żaluzji CDH-F-L wchodzi także przetwornik różnicy ciśnień do którego doprowadzone są rurki miedziane ø6 od listew pomiarowych.

Sterowanie Lamelami

Lamele żaluzji CDH-F mogą być sterowane za pomocą siłownika elektrycznego firmy Belimo typu: zamknij/otwórz, nastawa ciągła. Zasilanie 24V AC/DC lub 230V AC.

W przypadku zastosowania siłownika ze sprężyną powrotną, zanik zasilania siłownika powoduje otwarcie lamel żaluzji.

Parametry techniczne

Żaluzja CDH-F jest urządzeniem dwufunkcyjnym, służącym do oddymiania i do wentylacji

1. Klasa obciążenia wiatrem: WL 1500.
2. Niezawodność: Re1000.
3. Skuteczność w niskiej temperaturze: T(-15).
4. Odporność na działanie wysokiej temperatury: B300.
5. Przewodność cieplna: 2,5 W/(m2K).
6. Wartości tłumienia dźwięku dla żaluzji całkowicie zamkniętej R’w = 20 dB.
