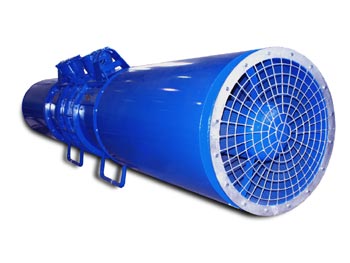

Wentylator lutniowy elektryczny przeciwwybuchowy WLE-500, WLE-630, WLE-800

Wentylatory produkowane są zgodnie z dyrektywą ATEX 94/9/WE. Badania parametryczne wykonywane są przez Instytut Techniki Cieplnej i posiadają ceryfikat badania typu KDB 097 ATEX 182x.

ZASTOSOWANIE

Wentylator WLE-800 służy głównie do odrębnej wentylacji wyrobisk górniczych. Dopuszczony do wentylacji ssącej i tłoczącej w polach I, II, III i IV kategorii zagrożenia metanowego. Ustawienie wentylatora i przewietrzane musi odpowiadać przepisom technicznej eksploatacji węgla. Przetłaczanym czynnikiem może być czyste powietrze lub powietrze z zawartością metanu i zanieczyszczonego pyłem węglowym, zależnie od przyjętego układu podłączenia wentylatora (tłoczący lub ssący). Wentylator współpracuje z lutniami o średnicy 800 lub 1000 (do długości lutni 1800m).
Masa wentylatora: ~1100 kg.

OPIS URZĄDZENIA

Wentylator WLE-800 posiada dwa silniki napędowe elektryczne trójfazowe, indukcyjne, przeciwwybuchowe, z wirnikiem klatkowym, typu dSOKg20L2B, o mocy 37kW każdy. Wentylator jest wentylatorem osiowym dwustopniowym przeciwbieżnym. Posiada dwa wirniki osadzone bezpośrednio na wałach silników. Jeden wirnik obraca się w jedną stronę zaś drugi w drugą.

W skład wentylatora wchodzi:
obudowa
dwa wirniki
uszczelki
siatki (wlotowa i wylotowa)
dwa silniki
dodatkowo:
tłumiki akustyczne

WARUNKI PRACY

Wentylatory wyposażone są w silniki trójfazowe do pracy ciągłej 500V, 50Hz.
Maksymalna temperatura pracy do 40ºC.

Wentylatory spełniają wymagania dyrektyw, między innymi normy PN-EN 1710:2006 dotyczące sprzętu i komponentów używanych w atmosferach potencjalnie wybuchowych podziemnych wyrobiskach zakładów górniczych.
Wentylatory należą do grupy urządzeń I i kategorii M2.
