System instalacji różnicowania nadciśnienia – RDS - DEK

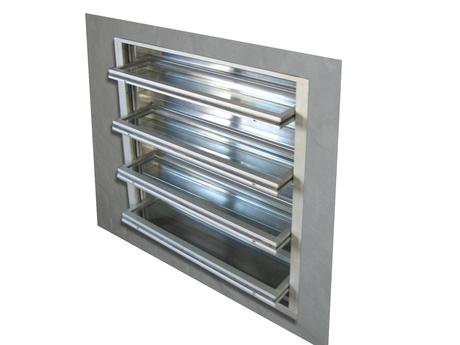

Nadciśnieniowe urządzenia zapobiegające zadymieniu typu RDS/DEK składają się z urządzenia napowietrzającego oraz oddzielnej klapy nadciśnieniowej. Klapa ta otwiera się samoczynnie (bez energii zewnętrznej) gdy zostanie przekroczone założone nadciśnienie (z reguły 50 Pa). Moment zamykający klapy jest ustawiany mechanizmem sprężynowym. Mechanizm jest tak skonstruowany, że nieznaczne przekroczenie wartości żądanej zmienia skokowo powierzchnię czynną klapy. Taka charakterystyka gwarantuje najkrótsze czasy reakcji systemu na zmianę ciśnienia. Gdy zostaną otwarte drzwi i gwałtownie spadnie w klatce ciśnienie klapa zamknie się niezwłocznie i cały wydatek urządzenia (poza wydatkiem pokrywającym nieszczelności) przepływa przez otwarte drzwi. Zamknięcie drzwi powoduje natomiast otwarcie klapy.

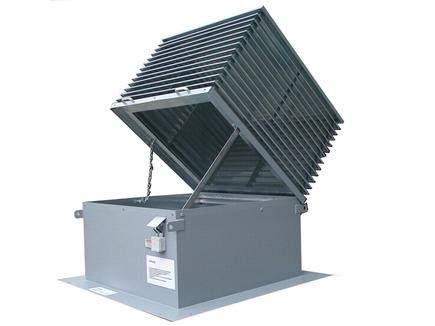

W obudowie urządzenia napowietrzającego RDS umieszczony jest wentylator osiowy z kierownicą powietrza i stabilizatorem charakterystyki. Stabilizator lini charakterystyki zapobiega typowemu dla wentylatorów osiowych odrywaniu strug powietrza (pompowanie) w lewym zakresie charakterystyki. Umożliwia to zastosoawnie układów pracy równoległej kilku urządzeń.
