System FRAMEDIC

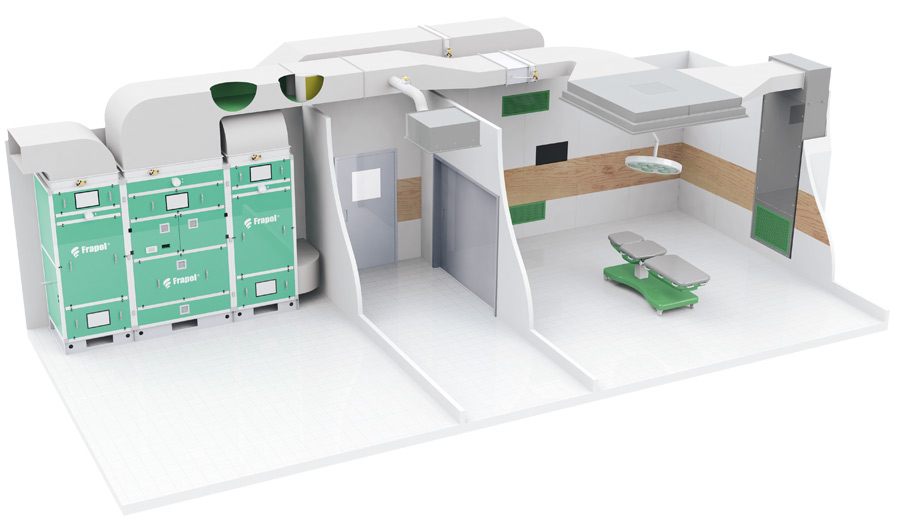

System Framedic - Zintegrowany system klimatyzacji do pomieszczeń czystych.

System Framedic dedykowany jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne.

Na System Framedic składa się szereg urządzeń:

- AUTOMATYKA systemu Framedic integruje wszystkie urządzenia wentylacyjne występujące w zaprojektowanym obiekcie, zapewniając przejrzysty sposób sterowania, archiwizację danych i współpracę z innymi instalacjami występującymi w budynku. Urządzenia dostarczone przez Frapol mają zintegrowany układ zasilania i sterowania, co ogranicza prace instalacyjne i rozruchowe do niezbędnego minimum. Ich skomunikowanie pozwala na stworzenie systemu zarządzającego dystrybucją powietrza w ramach sal operacyjnych i pomieszczeń przyległych, zarządzanego z jednego miejsca.

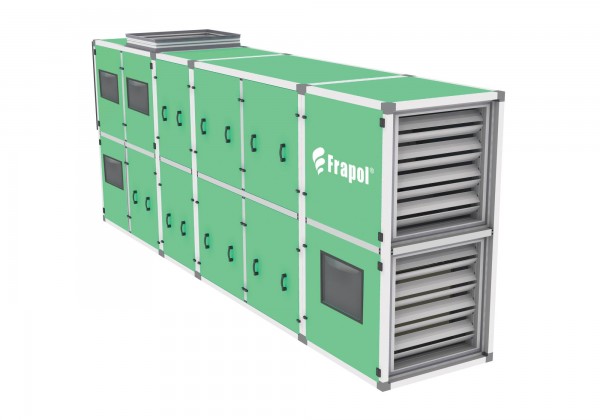

- SZAFA KLIMATYZACJI PRECYZYJNE - Kompaktowa szafa klimatyzacyjna dedykowana jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Dzięki zabudowaniu kompletnego oraz autonomicznego układu przygotowania powietrza zapewnia odpowiednią czystość, temperaturę oraz wilgotność powietrza nawiewanego z zachowaniem wysokosprawnego odzysku ciepła z powietrza wywiewanego.

- SYSTEM DYSTRYBUCJI POWIETRZA W WYKONANIU HIGIENICZNYM - Przewody prostokątne do dystrybucji powietrza w systemach wentylacyjnych o najwyższych wymaganiach higienicznych. Przewody wykonane są ze stali ocynkowanej, wewnątrz powlekane materiałem o właściwościach bakteriobójczych, z zewnątrz malowane.

- STROP LAMINARNY - Strop laminarny FM-S z filtrem absolutnym HEPA przeznaczony jest do dystrybucji powietrza w salach operacyjnych. Zapewnia laminarny (niskoturbulentny) przepływ wyporowy nad polem operacyjnym. Obudowa stropu wykonana jest ze stali nierdzewnej, a wewnętrzne powierzchnie są w pełni gładkie i odporne na działanie środków czyszczących. Nawiew powietrza odbywa się przez płyty czołowe wykonane z blachy perforowanej lub tkaniny poliestrowej. Wielkości FM-S-21 – FM-S-33 zaprojektowane zostały w formie monobloku, natomiast FM-S-42 - FM-S-55 dzielą się na łatwe w transporcie i montażu moduły. Standardowo dostępne są dwa rodzaje filtrów absolutnych: H13 oraz H14. Wymiana filtrów odbywa się od strony czołowych płyt nawiewnych. Konstrukcja umożliwia także montaż lampy bezcieniowej (nie dotyczy wielkości FM-S-21 oraz FM-S-22).

- MODUŁ RECYRKULACYJNY -  Moduł recyrkulacyjny przeznaczony jest do stosowania w pomieszczeniach o wysokich wymaganiach higienicznych takich jak sale operacyjne lub laboratoria farmaceutyczne. W systemach, w których dozwolone jest stosowanie powietrza recyrkulowanego pozwala na zmniejszenie strumienia powietrza świeżego, co znacząco wpływa na obniżenie energochłonności instalacji. Obudowa modułu wykonana jest w całości ze stali nierdzewnej, a jej wewnętrzne powierzchnie są w pełni gładkie i odporne na działanie środków czyszczących. Moduł składa się z łatwych w transporcie i montażu sekcji: filtra dokładnego klasy F7/F9, tłumika akustycznego i wentylatora. Konstrukcja urządzenia umożliwia zabudowę oraz obsługę serwisową od strony sali operacyjnej oraz od strony sąsiedniego pomieszczenia.

- NAWIEWNIK POWIETRZA Z FILTREM ABSOLUTNYM - Nawiewnik ST-H13, ST-H14, ST-U15 z filtrem absolutnym HEPA/ULPA jest przewidziany do dystrybucji świeżego powietrza oraz realizacji końcowego stopnia filtracji w pomieszczeniach o najwyższych wymaganiach higienicznych, np. w salach operacyjnych, laboratoriach farmaceutycznych itp. Nawiewnik z filtrem HEPA/ULPA wraz ze zintegrowaną skrzynką wykonany jest ze stali nierdzewnej lub ze stali ocynkowanej obustronnie malowanej. Standardowo dostępne są dwie wysokości w zależności od zastosowanego filtra (dostępne grubości filtra: 69 i 150 mm). Wymiana filtra absolutnego odbywa się od strony czołowej płyty nawiewnej, dostępna jest także wersja z rewizją od góry.

- REGULATOR PRZEPŁYWU POWIETRZA - Układ regulatorów VAV i regulatorów ciśnienia (regulatory przepływu VSR-R, VSR-E oraz regulatory ciśnienia VSR-PR, VSR-PE) jest stosowany w instalacjach wentylacyjnych i klimatyzacyjnych do utrzymywania zadanej różnicy ciśnienia pomiędzy dwiema przestrzeniami budynku, niezależnie od zmiennych warunków pracy instalacji. Dzięki temu możliwe jest zabezpieczenie nadciśnieniowe (podciśnieniowe) pomieszczeń lub stworzenie „kaskady ciśnień” pomiędzy szeregiem pomieszczeń połączonych hydraulicznie. Jest to wymagane w przypadku pomieszczeń „czystych”, takich jak sale operacyjne, zabiegowe, laboratoryjne, jak i w przypadku pomieszczeń, w których realizowane są procesy technologiczne. Urządzenia serii VSR są w pełni kompatybilne z układem automatyki Frapol.

- TŁUMIKI HAŁASU W WYKONANIU HIGIENICZNYM - Tłumik kanałowy TKF jest przeznaczony do redukcji poziomu dźwięku w instalacjach o wysokich wymaganiach higienicznych. Obudowa wykonana jest ze stali nierdzewnej lub ze stali ocynkowanej obustronnie malowanej, opcjonalnie istnieje możliwość wyposażenia w pokrywę rewizyjną. Standardowo dostępne są dwa rodzaje kulis: absorpcyjna (MB) oraz absorpcyjno-rezonatorowa (MBR). Powierzchnia kulisy pokryta jest powłoką umożliwiającą czyszczenie mechaniczne.

- FILTR KANAŁOWY ST-KAN - Filtry kanałowe ST-KAN mają zastosowanie w instalacjach montowanych w pomieszczeniach o wysokich wymaganiach higienicznych, takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Filtry ST-KAN stanowią wstępny element filtracyjny w wymienionych miejscach. Z powodzeniem mogą być montowane również poza pomieszczeniami „czystymi”. Filtry kanałowe ST-KAN są wykonane z blachy stalowej ocynkowanej lub stali nierdzewnej. Mogą być malowane proszkowo na dowolny kolor z palety RAL lub proszkowo farbą epoksydową na kolory: RAL9005 lub RAL7035.
