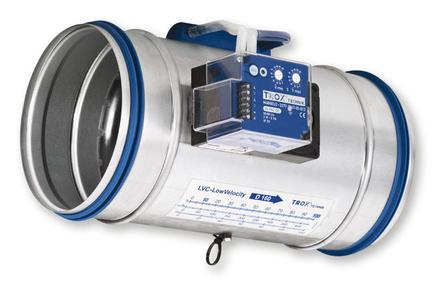

Regulator przepływu VAV typ LVC
Producent: TROX-BSH | Typ produktu: Regulatory przepływu i ciśnienia
TROX LVC-LowVelocity - innowacyjne rozwiązanie
- Optymalne rozwiązanie do systemów z małą prędkością przepływu powietrza, od 0.6 to 6 m/s
- Wysoka dokładność regulacji nawet przy niekorzystnych warunkach napływu
- Krótka obudowa - tylko 310mm
- Dobór zgodnie z wielkością nominalną kanału wentylacyjnego
- Dioda informująca o stanie pracy regulatora
Innowacyjna koncepcja regulatorów typu LVC zapewnia precyzyjny pomiar i regulację małych objętościowych strumieni powietrza w oparciu o pomiar różnicy ciśnienia.
Pomiar objętościowego strumienia powietrza.
Nowy sposób umożliwia mierzenie małych wartości natężenia przepływu. Pomiar ciśnienia odbywa się za pomocą dyszy z tworzywa sztucznego, z otworami umieszczonymi od strony napływu i wypływu powietrza, po obu stronach przepustnicy regulacyjnej. Kompaktowy regulator określa wynikową różnicę ciśnienia i porównuje z zapisaną charakterystyką.
Regulacja objętościowego strumienia powietrza realizowana jest w zamkniętej pętli regulacyjnej: pomiar - porównanie - nastawienie.
W pierwszej kolejności dokonywany jest pomiar. Regulator porównuje aktualnie mierzoną wartość z wartością sygnału wiodącego, najczęściej podawanego z regulatora temperatury w pomieszczeniu. W przypadku wystąpienia różnicy regulator wysyła sygnał do siłownika, który odpowiednio koryguje położenie przepustnicy regulacyjnej.
