Regulator ciśnienia VSR-PR i VSR-PE

Regulatory ciśnienia, okrągły VSR-PR oraz prostokątny VSR-PE, stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do utrzymywania zadanej różnicy ciśnienia pomiędzy dwiema przestrzeniami budynku, niezależnie od zmiennych warunków pracy instalacji. Dzięki temu możliwe jest zabezpieczenie nadciśnieniowe (podciśnieniowe) pomieszczeń lub stworzenie „kaskady ciśnień” pomiędzy szeregiem pomieszczeń połączonych hydraulicznie. Jest to wymagane w przypadku pomieszczeń „czystych”, takich jak sale operacyjne, zabiegowe, laboratoryjne, jak i w przypadku pomieszczeń w których realizowane są procesy technologiczne.

Najczęściej są one stosowane do utrzymywania nadciśnienia (Δp) w połączeniu z regulatorami VAV (VSR-R oraz VSR-E) które regulują ilość powietrza nawiewanego do pomieszczenia w funkcji aktualnej nastawy lub bieżącego obciążenia cieplnego. Regulator VSR-PR lub VSR-PE, stosowany na instalacji wywiewnej, utrzymuje zadane nadciśnienie (w odniesieniu do przestrzeni referencyjnej) w pomieszczeniu regulując ilość powietrza wyciąganego, niezależnie od ilości powietrza świeżego jak i zmiennych przecieków przez nieszczelności pomieszczenia. W przypadku instalacji służących do utrzymywania podciśnienia regulatory ciśnienia mogą być stosowane na nawiewie lub wywiewie, w zależności od założeń instalacji. Różnica ciśnienia (Δp) może być stała (regulator jest wtedy urządzeniem w pełni autonomicznym), lub możemy ją zdalnie regulować poprzez sygnał cyfrowy lub analogowy. Przykład rozwiązania służącego do utrzymania nadciśnienia w pomieszczeniu względem korytarza przedstawiono poniżej. Jeżeli zastosujemy większą liczbę punktów wyciągowych, regulator ciśnienia należy zastosować na instalacji zbiorczej.

Konstrukcja:

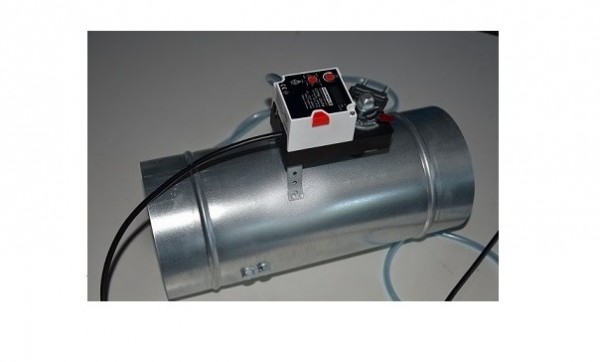

Korpus oraz przegroda regulatora o przekroju okrągłym VSR-PR wykonane są ze stali ocynkowanej. Przegroda doszczelniona jest uszczelką gumową. Elementem sterującym przepustnicą jest siłownik Gruner.

Korpus oraz przegroda wielopłaszczyznowa regulatora o przekroju prostokątnym VSR-PE wykonane są z aluminiom. Lamele przegrody uszczelnione są uszczelką gumową. Elementem sterującym przepustnicą jest siłownik Gruner.
