Nawiewnik sufitowy ST-DVW / ST-DRW

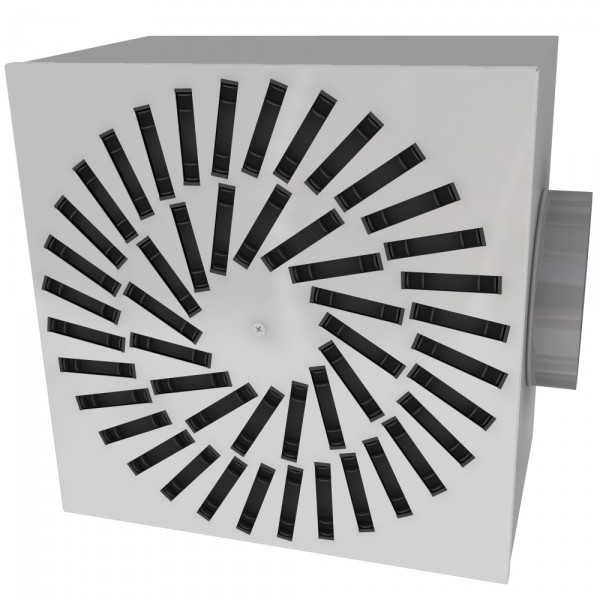

ST-DVW - stalowy, kwadratowy nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej.


ST-DRW - stalowy, okrągły nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej. -dostępne do wyczerpania zapasów


Zastosowanie:


Nawiewniki wirowe ST-DVW oraz ST-DRW znajdują zastosowanie w pomieszczeniach użyteczności publicznej oraz przemysłowych. Ruch wirowy strumienia powietrza wymuszony jest poprzez odpowiednie rozmieszczenie kierownic w płycie czołowej nawiewników. Strumień nawiewanego powietrza powoduje podwyższoną indukcję powietrza w pomieszczeniu. Kierownice umożliwiają jakościową regulację strumienia jak również pozwalają wpływać na kierunek rozchodzenia się nawiewanego powietrza. Nawiewniki te stosuje się w pomieszczeniach o wysokościach od 2,6 do 4 [m], przy maksymalnej różnicy temperatur pomiędzy temperaturą powietrza nawiewanego, a temperaturą powietrza w pomieszczeniu równą -10 [K] dla chłodzenia i odpowiednio 10 [K] dla ogrzewania.


Konstrukcja:

Nawiewnik wirowy postada płytę czołową wykonaną z blachy stalowej ocynkowanej. Płyta czołowa mocowana jest do skrzynki rozprężnej przy użyciu wkrętów lub śruby centralnej. Malowana jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice wykonano z tworzywa sztucznego.


Wersje:

• nawiewna
• wywiewna (bez kierownic)

Wersja wywiewna może być stosowana między innymi do przewietrzania przestrzeni międzystropowych.
