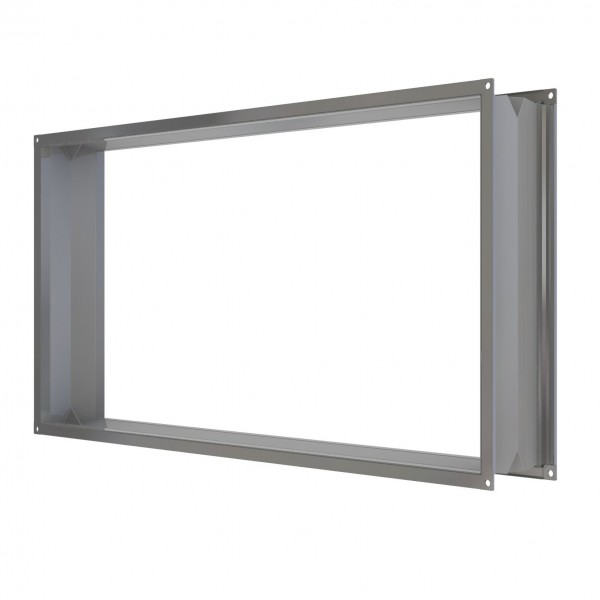

Kompensatory wydłużeń termicznych PD

Kompensatory wydłużeń termicznych typu PD posiadają klasę odporności ogniowej E₆₀₀ 120 (ho) S1500 single

Stosowane są w odcinkach przewodów oddymiających typu PD w celu kompensacji wydłużeń termicznych powstałych wskutek wzrostu temperatury, a tym samym redukcji sił działających na instalację podczas pożaru.

Konstrukcja:

Kompensatory wydłużeń termicznych typu PD są to mechanicznie osłabione elementy z wstępnie nadanym kierunkiem deformacji wykonywane zgodnie z AT-15-9371/2014 lub 1488-CPR-0535/W. Ich płaszcz wykonany jest z przetłoczonej ocynkowanej blachy stalowej. Kompensatory zakończone są z obu stron połączeniami kołnierzowymi. Całkowita długość kompensatora, niezależnie od wymiarów przekroju, wynosi 200 [mm]. Wymiary przekroju poprzecznego kompensatorów dostosowane są do odcinków przewodów w których się je stosuje. Maksymalna szerokość kompensatora typu PD wynosi 2500 [mm] a jego maksymalna wysokość to 1250 [mm].

Kompensatory nalezy stosować w odcinkach instalacji wykonanych z przewodów PD niezaleznie od ich wymiarów. Nalzey również stosować jeżeli odcinek prosty przewodów jest dłuższy niż 5 [m]. Kompensatory typu PD nalezy stosować maksymalnie co 10 [m].
