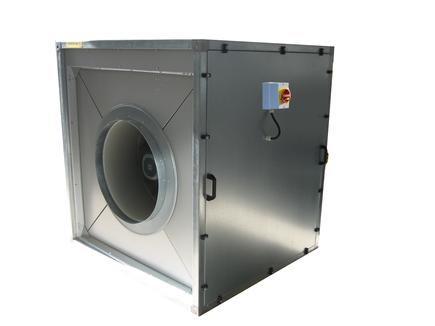

Kompaktowy zespół regulacyjny - RDA 450 - 800

W obudowie umieszczone są wentylator ze stabilizatorem charakterystyki oraz samoczynne klapy nadciśnieniowe wyposażone w mechanizm sprężynowy, które  otwierają się po przekroczeniu zadanego ciśnienia i tworzą bypass w kierunku otworu ssawnego wentylatora.



Siłę otwierania klap wytwarza ciśnienie w klatce schodowej / drodze ucieczki; siłę zamykania - mechanizm sprężynowy. Zmianą napięcia sprężyny można ustalić siłę zamykania tj. różnicę ciśnień przy której klapy się otwierają. Przy klapach otwartych część powietrza cyrkuluje w obrębie urządzenia.

Moment zamykający klapę regulacyjną jest tak dobrany, że nieznaczne przekroczenie zadanej wartości skokowo zmienia powierzchnię czynną klapy, stąd czas reakcji całego systemu jest krótszy niż 3 sek.



Wielkości

Przepływy powietrza [m³/h]

RDA 450 do 6.000

RDA 500 do 15.000

RDA 630 do 21.000

RDA 710 do 30.000
