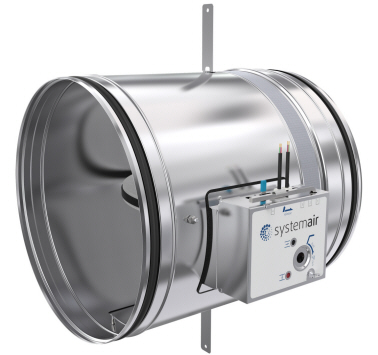

Klapy przeciwpożarowe okrągłe PKIR3G

Wszystkie odcinające klapy przeciwpożarowe są standardowo projektowane i certyfikowane w klasie odporności ogniowej EIS zgodnie z EN1366 - 2. Klapy przeciwpożarowe PKIR I PKIS są przeznaczone do montażu zgodnie ze specyfikację na stronie 14. Sposób montażu jest opisany w instrukcji montażu, obsługi i konserwacji dla klap przeciwpożarowych PP-28_PKI... Standardowo wszystkie przeciwpożarowe klapy odcinające mogą być dostarczane z napędem ręcznym, opcjonalnie w dodatkowe akcesoria, np. wyłączniki krańcowe, elektromagnesy, lub z siłownikiem oraz przyrządami sygnalizującymi do komunikacji. Mechanizm wyzwalający jest wymienny i całkowicie zamienny, np. zamiennie może być stosowany wyzwalacz ręczny zamiast siłownika.
Uwaga. Nie dotyczy to klap przeciwpożarowych okrągłych o średnicy większej niż ø 400 mm, które nie posiadają mechanizmu wymiennego.

Klapy przeciwpożarowe sterowane ręcznie
W przypadku pożaru klapa przeciwpożarowa odcinająca jest automatycznie ustawiana w pozycji zamkniętej. W zależności od wersji, klapa przeciwpożarowa odcinająca zamyka się albo poprzez stopienie wyzwalacza termicznego, albo poprzez aktywację elektromagnesu poprzez impuls prądowy lub odłączenie elektromagnesu poprzez przerwę prądową (patrz schematy połączeń w instalacji, eksploatacji i kontroli w instrukcji klap przeciwpożarowych PP -28_PKI ...). Po zamknięciu klapy przeciwpożarowej, przegrody jest mechanicznie zablokowana w położeniu zamkniętym i może być otwarta wyłącznie ręcznie. Wyzwalacz termiczny jest aktywowany po osiągnięciu temperatury powietrza w kanale wentylacyjnym 74°C i klapa zamyka się w ciągu 10 sekund.

Klapy przeciwpożarowe z siłownikiem
Przegroda klapy automatycznie ustawia się w pozycji zamkniętej, jeśli zadziała wyzwalacz termoelektryczny lub zostanie podany sygnał z BMS i spowoduje przejście przegrody z pozycji otwartej do zamkniętej. Wyzwalacz termoelektryczny stosowany w tych klapach jest uruchamiany po osiągnięciu temperatury powietrza w systemie kanałów 72° C z tolerancją ±1.5°C, aktywuje siłownik i zamyka przegrodę klapy w ciągu 20 sekund.
