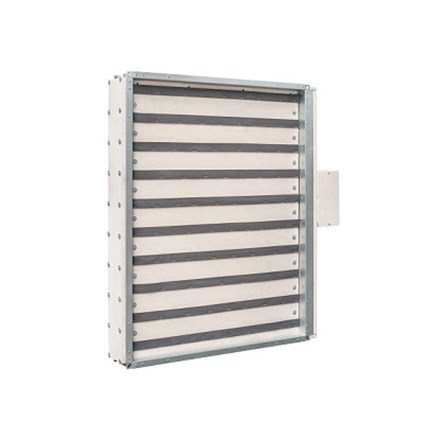

Klapa przeciwpożarowa transferowa wielopłaszczyznowa mcr WIP PRO/T

Wielopłaszczyznowe klapy odcinające mcr WIP PRO/T transferowe przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, w której są zamontowane. Klapa mcr WIP PRO może być podłączona do instalacji wentylacji kanałem z dwóch strony, kanałem z jednej strony, jak również bez podłączonych kanałów. Zapobiegają rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem.

W wykonaniu dla stref zagrożonych wybuchem (wersja EX) klapy mogą pracować w strefie 1 zagrożenia wybuchem gazów wewnątrz i na zewnątrz ciągów wentylacyjnych oraz strefie 21 zagrożenia wybuchem pyłów na zewnątrz tych ciągów. Klapy spełniają wymagania grupy II kategorii 2G i -/2D.

Wymiary dla klap prostokątnych:

• szerokość nominalna od 110 do 900 mm
• wysokość nominalna od 263 do 1250 mm
• maksymalna powierzchnia przekroju jednej klapy nie większa niż 1,125 m²

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich.

Sterowanie:

• mechanizm RST-KW1/S – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa, uzbrajanie ręczne;
• mechanizm RST-KW1/S/WK1 lub WK2 – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, uzbrajanie ręczne;
• mechanizm RST-KW1/24I – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu impuls prądowy, U=24V DC, uzbrajanie ręczne;
• mechanizm RST-KW1/24P – mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu przerwa prądowa, U=24V DC, uzbrajanie ręczne;
• mechanizm typu Belimo – rodzina siłowników ze sprężyną powrotną oraz wyzwalaczem termoelektrycznym (seria BF, BFL, BFN, EXBF).
