Klapa przeciwpożarowa RKIS3G

Klapy przeciwpożarowe reprezentują pasywną ochronę przeciwpożarową, zaprojektowaną do wydzielenia stref pożarowych, aby zapobiegać rozprzestrzenianiu się toksycznych gazów, dymu i ognia. Wszystkie odcinające klapy przeciwpożarowe są standardowo projektowane i certyfikowane w klasie odporności ogniowej zgodnie z kryterium EIS według EN1366 – 2. Klapa przeciwpożarowa wraz z jej sposobem montażu stanowią nieodłączną część wskaźnika klasy odporności ogniowej. Sposób montażu jest opisany w instrukcji montażu, obsługi i konserwacji. Standardowo wszystkie przeciwpożarowe klapy odcinające mogą być dostarczane z napędem ręcznym, opcjonalnie w dodatkowe akcesoria, np. wyłączniki krańcowe, elektromagnesy, lub z siłownikiem oraz przyrządami sygnalizującymi do komunikacji. Mechanizm wyzwalający jest wymienny i całkowicie zamienny, np. zamiennie może być stosowany wyzwalacz ręczny zamiast siłownika.

Klapy przeciwpożarowe sterowane ręcznie

Domyślnie, wszystkie klapy przeciwpożarowe obsługiwane mechanicznie (ręcznie) są dostarczane ze sterowaniem ręcznym, opcjonalnie ze wskaźnikami krańcowymi i elektromagnesami. W przypadku pożaru klapa przeciwpożarowa odcinająca jest automatycznie ustawiana w pozycji zamkniętej. W zależności od wersji, klapa przeciwpożarowa odcinająca zamyka się albo poprzez stopienie wyzwalacza termicznego, albo poprzez aktywację elektromagnesu poprzez impuls prądowy. Po zamknięciu klapy przeciwpożarowej, przegroda jest mechanicznie zablokowana w położeniu zamkniętym i może być otwarta wyłącznie ręcznie. Wyzwalacz termiczny jest aktywowany po osiągnięciu temperatury powietrza w kanale wentylacyjnym 72°C i klapa zamyka się w ciągu 10 sekund po stopieniu się wyłącznika termicznego.

• ZV Klapa przeciwpożarowa z mechanizmem aktywacyjnym z pokrywą, wyzwalaczem ręcznym i mechanizmem zwalniającym sprężynę zwrotną, aktywowanym za pomocą topliwego wyzwalacza termicznego ustawionego na 72°C (na żądanie 100°C).

• DV1-2 Klapa przeciwpożarowa z mechanizmem aktywacyjnym ZV + wyłączniki krańcowe sygnalizujące stan położenia klapy (pozycja zamknięta i otwarta) AC 230 V lub AC/DC 24 V.

• DV5-2 Klapa przeciwpożarowa z mechanizmem aktywacyjnym ZV + AC/DC 24 V wyzwalacz elektromagnetyczny z impulsem prądowym (wyzwolenie następuje, gdy elektromagnes jest aktywowany) + wyłączniki krańcowe sygnalizujące stan położenia klapy (pozycja zamknięta i otwarta) AC 230 V lub AC/DC 24 V.

• DV6-2 Klapa przeciwpożarowa z mechanizmem aktywacyjnym ZV + AC 230 V wyzwalacz elektromagnetyczny z impulsem prądowym (wyzwolenie następuje, gdy elektromagnes jest aktywowany) + wyłączniki krańcowe sygnalizujące stan położenia klapy (pozycja zamknięta i otwarta) AC 230 V lub AC/DC 24 V.

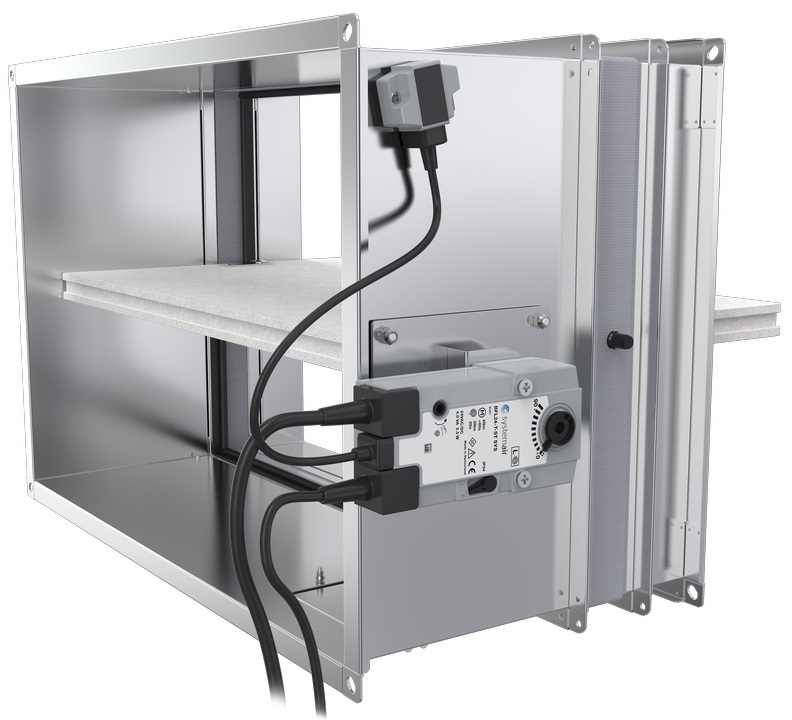

Klapy przeciwpożarowe z siłownikiem

Domyślnie wszystkie klapy przeciwpożarowe z siłownikami są dostarczane z siłownikiem ze wskaźnikami krańcowymi, opcjonalnie z przyrządem zasilającym do komunikacji. Klapa przeciwpożarowa może być wyposażona w siłownik ze sprężyną powrotną, który zamyka klapę po informacji z systemu zarządzania budynkiem lub po zadziałaniu bezpiecznika termoelektrycznego. Klapy przeciwpożarowe z siłownikiem są standardowo wyposażone w bezpiecznik termoelektryczny, który aktywuje zamykanie klapy po osiągnięciu lub przekroczeniu temperatury otoczenia 72 ° C. Obwód zasilania siłownika zostaje przerwany, a jego sprężyna zamyka przegrodę klapy w ciągu 20 sekund.

• DV7-T lub G7-T Klapa przeciwpożarowa z mechanizmem aktywacyjnym z siłownikiem Belimo lub Gruner (230 V AC) ze sprężyną zwrotną oraz z zintegrowanymi wyłącznikami krańcowymi i z wyzwalaczem termoelektrycznym 72°C

• DV9-T lub G9-T Klapa przeciwpożarowa z mechanizmem aktywacyjnym z siłownikiem Belimo lub Gruner (AC/DC 24 V) ze sprężyną zwrotną oraz z zintegrowanymi wyłącznikami krańcowymi i z wyzwalaczem termoelektrycznym 72°C

• DV9-T-ST lub G9-T-ST Klapa przeciwpożarowa z mechanizmem aktywacyjnym z siłownikiem Belimo lub Gruner (AC/DC 24 V) ze sprężyną zwrotną oraz z zintegrowanymi wyłącznikami krańcowymi i z wyzwalaczem termoelektrycznym 72°C, z przyrządem zasilającym do komunikacji Belimo BKN230-24 lub z przyrządem zasilającym do komunikacji Gruner fs-UFC24-2 (inny przyrządy do komunikacji na zapytanie).

• DV9-T-W lub G9-T-W Klapa przeciwpożarowa z mechanizmem aktywacyjnym z siłownikiem Belimo lub Gruner (AC/DC 24 V) ze sprężyną zwrotną oraz z zintegrowanymi wyłącznikami krańcowymi i z wyzwalaczem termoelektrycznym 72°C, oraz z przewodami do przyrządu sygnalizującego do komunikacji (jednostka do komunikacji nie jest częścią mechanizmu).

• DV9-T-SR lub G9-T-SR Klapa przeciwpożarowa z mechanizmem aktywacyjnym z siłownikiem Belimo lub Gruner (AC/DC 24 V) ze sprężyną zwrotną oraz z zintegrowanymi wyłącznikami krańcowymi i z wyzwalaczem termoelektrycznym 72°C dla klap modulowanych (możliwość otwarcia przegrody odcinającej pod wymaganym kątem). Dla klap przeciwpożarowych odcinających o wielkości DN ≥ 160 mm lub H ≥ 160 mm.
