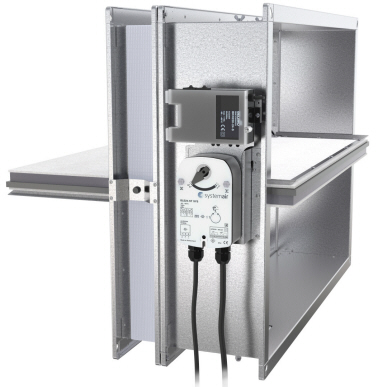

Klapa odcinająca wentylacji pożarowej DKISMA

Producent: SYSTEMAIR | Typ produktu: Klapy przeciwpożarowe

Klapa odcinająca do systemów wielostrefowej wentylacji pożarowej z automatycznym uruchomieniem
Odporność ogniowa EI120(vew i ↔ o) S1500Cmod AAmulti

DKISMA - Klapa odcinająca wentylacji pożarowej do systemów wielostrefowych z automatycznym uruchomieniem

W x H - wymiary nominalne Klapy wentylacji pożarowej - szerokość x wysokość [mm]

X - rodzaj napędu

  • DV7; siłownik 230 V AC z wyłącznikami krańcowymi
  • DV9; siłownik24 V AC/DC z wyłącznikami krańcowymi
  • DV9-ST; siłownik 24 V AC/DC z wyłącznikami krańcowymi oraz przyrządem zasilającym do komunikacji BKNE230-24
  • DV9-SR; siłownik modulowany 24 V AC/DC z wyłącznikami krańcowymi oraz kontrolą pozycji przegrody (jak w przepustnicy regulacyjnej)

Klapa odcinająca wentylacji pożarowej jest elementem systemów SHEVS (Smoke and Heat Exhaust Ventilation Systems) i posiada 2 pozycje bezpieczne:

  1. Otwarta - zapewnia wyrzut dymu i ciepła poprzez wentylator oddymiający ze strefy pożarowej w przypadku pożaruZ
  2. Zamknieta - aby zatrzymać rozprzestrzenianie się ognia i dymu do pomieszczenia nie objętego pożarem.

Zastosowanie i działanie

Klapy odcinające wentylacji pożarowej DKISMA są częścią systemów wentylacyjnych do odprowadzania dymu i ciepła (SHEVS). System pomaga utrzymać przestrzeń wolną od dymu, wspomaga działanie straży pożarnej, spowalnia rozprzestrzenianie się ognia. Ten
system jest stosowany w dużych budynkach, w których wielkość i kształt budynku nie umożliwiają w sposób naturalny oddymiania w przypadku wystąpienia pożaru. Klapa jest sterowana za pomocą siłownika impulsem elektrycznym z systemu nadrzędnego, jest otwierana lub zamykana w zależności od wymagań SHEVS w danej strefie pożarowej. Siłownik zamyka lub otwiera klapę w ciągu 60 sekund.

Instrukcja montażu, uruchomienia i obsługi

Klapy odcinające wentylacji pożarowej muszą być montowane zgodnie z Instrukcją montażu, uruchomienia i obsługi klapwentylacji pożarowej: “InstalMaintenOperInstr_PP-53_DKISMA_EN”. Są one bezobsługowe. Dla klap DKISMA dopuszczalna jest metoda montażu "mokry" z osią obrotu przegrody w pozycji poziomej w sztywnej lub lekkiej konstrukcji ściennej z użyciem zaprawy murarskiej/ gipsowej/ betonowej.
