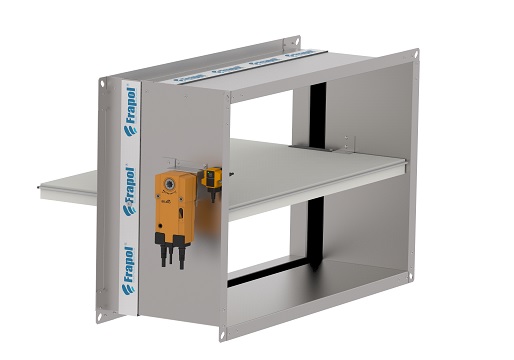

Klapa odcinająca V330M

Przeciwpożarowe klapy odcinające V330M o odporności EI 120 (ve ho i‹–›o) S oraz EI 90 (ho i‹–›o) S dla wersji HO, HE montaż w stropie, są przeznaczone do zabezpieczania obiektów przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacji i klimatyzacji poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Są montowane na granicach stref pożarowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe.
Klapy są produkowane w zakresie szerokości 150-800 mm, wysokości 200-800 mm przy zachowaniu ograniczenia powierzchni max. 0,4m2 i standardowej długości 330 mm lub opcjonalnie 500 mm. Klapy można montować w przegrodach pionowych o minimalnej grubości 115 mm wykonanych z betonu, bloczków komórkowych lub murowanych z cegły pełnej oraz przegrodach poziomych o minimalnej grubości 150 mm (stropy betonowe).

Warianty wykonania

Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym termoelemencie. Rozlutowanie pod wpływem przekroczenia temperatury 70°C powoduje zamknięcie się klapy odcinającej.

Wariant HE - podstawowy wariant klapy HO rozbudowany o mikroprzełącznik zainstalowany na klapie, dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). Opcjonalnie istnieje możliwość zamontowania dwóch mikroprzełączników.

Wariant ER – wariant klapy z siłownikiem elektrycznym Belimo ze sprężyną powrotną. Siłowniki te mogą być zasilane napięciem 24 V AC/DC lub 230 V AC. W układzie zasilania siłownika stosowany jest wyzwalacz termoelektryczny. Siłownik, po podaniu napięcia, utrzymuje przegrodę klapy w pozycji otwartej. Po zaniku napięcia lub zadziałaniu wyzwalacza wskutek przekroczenia temperatury 72°C lub opcjonalnie 95°C, przegroda zamyka się i pozostaje w tej pozycji.
