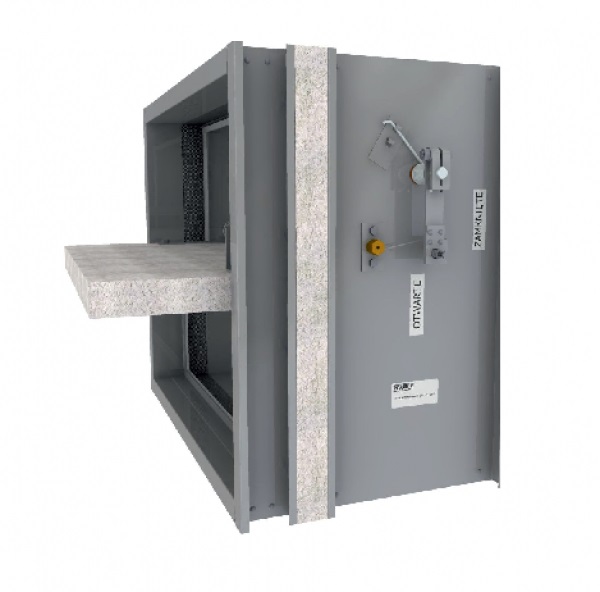

Klapa odcinająca V 370
Producent: FRAPOL | Typ produktu: Klapy przeciwpożarowe
Przeciwpożarowe klapy odcinające typu V370 przeznaczone do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacji i klimatyzacji poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Montowane są na granicach stref ogniowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia ogniowe lub w oddaleniu od tych oddzieleń.
Warianty wykonania:
W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania:
Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego (HO-T) lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy.
Wariant HE - podstawowy wariant klapy HO lub HO-T rozbudowany o mikroprzełącznik (HE-T) zainstalowany na klapie dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy).
Wariant ER – wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo (dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. W układzie zasilania siłownika stosowany jest wyzwalacz elektryczny lub stosowany jest siłownik wyposażony w wyzwalacz termiczny. Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że sprężyna powrotna osadzona na osi silnika siłą nagromadzonej energii mechanicznej, poprzez układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy.
W wykonaniu standardowym klapy przeciwpożarowe typu V370 składają się z dwuczęściowych stalowych korpusów wykonanych z blachy ocynkowanej, rozdzielonych elementami dystansowymi izolujące obie części, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na zawiasach i czopach w części izolującej korpusy, uszczelek wentylacyjnych i pęczniejących, osi i cięgna napędu oraz elementów dodatkowych różnych dla poszczególnych wariantów wykonania, zabezpieczających i realizujących podstawowe zadanie, jakim jest otwieranie i zamykanie przegrody odcinającej a także utrzymywanie jej w położeniu otwartym lub zamkniętym.
Długość klap prostokątnych wynosi 370 mm niezależnie od ich wielkości. W przypadku, gdy szerokość klapy (wymiar B), lub wysokość klapy (wymiar H), przekraczają dopuszczalne wymiary dla klapy pojedynczej, wykonuje się klapę o wymiarze żądanym jako baterię klap, złożoną z klap wykonanych standardowo.
