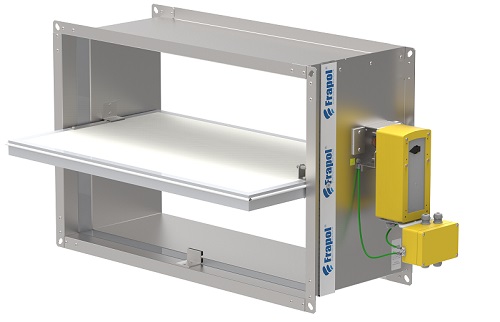

Klapa odcinająca przeciwwybuchowa V330M-EX

Przeciwpożarowe klapy odcinające V330M o odporności EI 120 (ve ho i‹–›o) S są przeznaczone do zabezpieczania obiektów przed rozprzestrzenianiem się ognia i dymu przewodami powietrza instalacji wentylacyjnej poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Są montowane na granicach stref pożarowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe. Klapy są produkowane w zakresie szerokości 150-800 mm, wysokości 200-800 mm przy zachowaniu ograniczenia powierzchni max 0,4 m2, oraz standardowej długości 330 mm lub opcjonalnie 500 mm. Klapy można montować:
a) w przegrodach pionowych(ścianach) o minimalnej grubości 115 mm wykonanych z betonu, bloczków komórkowych lub murowanych z cegły pełnej,
b) w przegrodach poziomych (stropach) o minimalnej grubości 150 mm.

Klapy V330M-EX zaprojektowano i certyfikowano zgodnie z dyrektywą ATEX 2014/34/UE jako urządzenia grupy II kategorii 2, przeznaczone do stosowania w strefach zagrożenia wybuchem gazów 1 i 2 oraz pyłów 21 i 22 czyli w przestrzeniach, w których pojawienie się atmosfer wybuchowych mieszanin powietrza z gazami, parami lub mieszanin pyłowo-powietrznych, jest prawdopodobne. Zapewniają wysoki, wymagany poziom zabezpieczenia.

Wymagania bezpieczeństwa dotyczące budowy klap przeciwpożarowych typu V330M-EX przeznaczonych do użytku w przestrzeni zagrożenia wybuchem zostały potwierdzone certyfikatem wydanym przez Główny Instytut Górnictwa – Jednostka Certyfikująca Kopalnia Doświadczalna „Barbara”.

Klapa V330M-EX wyposażona jest w siłownik elektryczny Schischek ExMax 5.10-BF ze sprężyną powrotną o samo adaptowalnym napięciu zasilania 24V AC/DC lub 230V AC. W układzie zasilania siłownika stosowany jest wyzwalacz termoelektryczny ExPro-TT. Siłownik po podaniu napięcia, utrzymuje przegrodę klapy w pozycji otwartej. Po zaniku napięcia lub zadziałaniu wyzwalacza termicznego ExPro-TT wskutek przekroczenia temperatury 72°C, następuje zamknięcie przegrody, która pozostaje w tej pozycji. Siłownik fabrycznie jest wyposażony w dwa wyłączniki krańcowe, informujące o pozycji położenia przegrody w pozycji zamkniętej lub otwartej. Metalowe elementy klapy standardowo wykonane są ze stali ocynkowanych, istnieje natomiast możliwość wykonania klapy ze stali nierdzewnej.
