Klapa odcinająca przeciwpożarowa mcr FID S/S p/P, mcr FID S/S p/O

Klapy odcinające mcr FID S/S p/P, mcr FID S/S p/O przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem.

W wykonaniu dla stref zagrożonych wybuchem (wersja EX) klapy mogą pracować w strefie 1 zagrożenia wybuchem gazów wewnątrz i na zewnątrz ciągów wentylacyjnych oraz strefie 21 zagrożenia wybuchem pyłów na zewnątrz tych ciągów. Klapy spełniają wymagania grupy II kategorii 2G i -/2D.

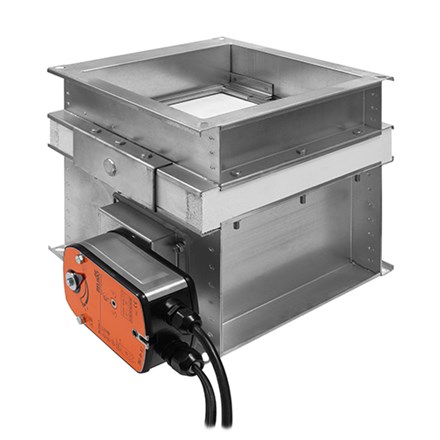

Wymiary dla klap prostokątnych:

• szerokość nominalna od 200 do 1500 mm
• wysokość nominalna od 200 do 1500 mm
• maksymalna powierzchnia przekroju jednej klapy nie większa niż 1,8 m²

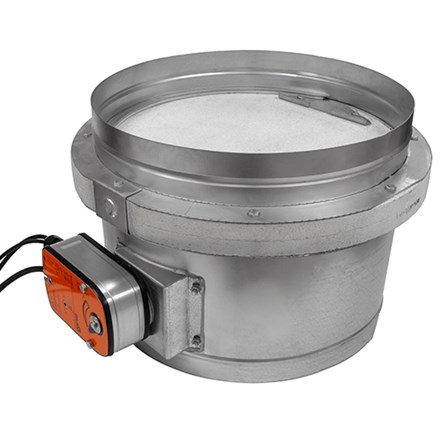

Wymiary dla klap okrągłych:

• średnica nominalna od 125 do 630 mm

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich.

Sterowanie:

• mechanizm RST - wyzwalacz termiczny 72^oC (opcjonalnie 95^oC) na przegrodzie, sprężyna napędowa, uzbrajanie ręczne;
• mechanizm RST/WK1 - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC) na przegrodzie, sprężyna napędowa oraz wyłącznik krańcowy, uzbrajanie ręczne;
• mechanizm RST-KW1/S - mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC) w mechanizmie, sprężyna napędowa, uzbrajanie ręczne;
• mechanizm RST-KW1/S/WK1 lub WK2 - mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, uzbrajanie ręczne;
• mechanizm RST-KW1/24I - mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu impuls prądowy, U=24V DC, uzbrajanie ręczne;
• mechanizm RST-KW1/24P - mechanizm zintegrowany - wyzwalacz termiczny 74^oC (opcjonalnie 95^oC), w mechanizmie, sprężyna napędowa,  jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny typu przerwa prądowa, U=24V DC, uzbrajanie ręczne;
• mechanizm typu Belimo - rodzina siłowników ze sprężyną powrotną oraz wyzwalaczem termoelektrycznym (seria BF, BFL, BFN, EXBF).

Przy zastosowaniu elementu MP230/24 istnieje możliwość zasilania/wyzwalania pracy mechanizmu KW1 napięciem 230V AC.
