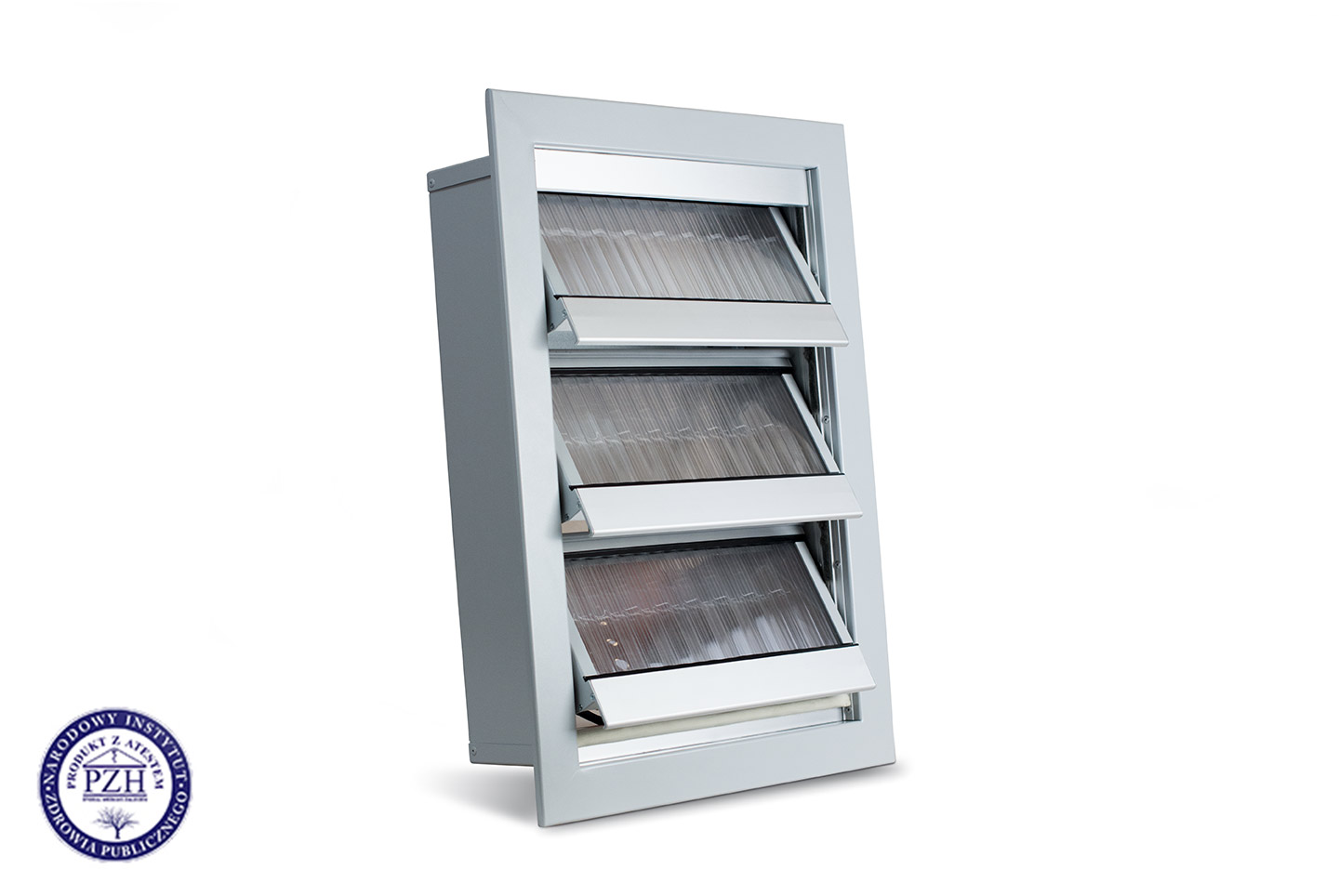

Czerpnia / Wyrzutnie CDH z ruchomymi lamelami

Przeznaczenie

Czerpnie CDH-K są to przepustnice stosowane do napływu powietrza kompensacyjnego w systemach kontroli rozprzestrzeniania dymu i ciepła. Czerpnie CDH-B są to żaluzje do stosowania w wentylacji ogólnej.

Wykonanie

Czerpnie CDH-K, CDH-B są wyposażone w ruchome lamele, CDH-B ustawiane ręcznie lub za pomocą siłownika elektrycznego, CDH-K ustawiane za pomocą siłownika elektrycznego. Lamele zbudowane są z anodyzowanych profili aluminiowych oraz z wkładu utwierdzonego pomiędzy profilami i zabezpieczonego uszczelką przyszybową. W wersji S materiałem wkładu lameli jest płyta z poliwęglanu kanalikowego (kolor – Clear) o grubości 20 mm. W wersji A materiałem wkładu lameli jest wełna mineralna o grubości 20 mm z welonem od wewnątrz i blachą aluminiową od zewnątrz.

Rama czerpni jest wykonana z aluminium i lakierowana na kolor RAL9006mat.

Sterowanie Lamelami

Lamele czerpni CDH-B mogą być sterowane ręcznie lub za pomocą siłownika elektrycznego. Sterowanie ręczne – w tym wariancie wykonania lamele ustawiane są za pomocą dźwigni, blokowanej w wymaganym położeniu. Sterowanie elektryczne – w tym wariancie wykonania lamele czerpni CDH-K, CDH-B są sterowane za pomocą siłownika elektrycznego firmy Belimo typu zamknij/otwórz lub ze sprężyną powrotną, zasilanie 24V AC/DC lub 230V AC.

Przy zastosowaniu siłownika ppoż. ze sprężyną powrotną, zanik zasilania siłownika powoduje otwarcie lamel czerpni.
