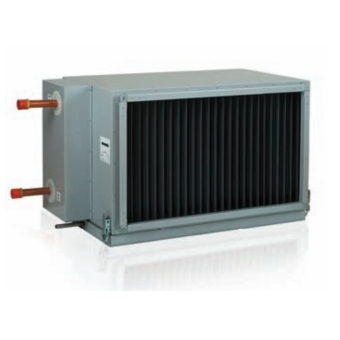

Chłodnica kanałowa OKW

Kanałowe chłodnice wodne powietrza, przeznaczone są do schładzania nawiewanego powietrza w systemach wentylacyjnych o prostokątnym przekroju kanałów, a także mogą być wykorzystywane jako chłodnice w centralach nawiewnych albo nawiewno-wywiewnych.

Obudowa chłodnicy wykonana jest ze stali ocynkowanej, rurowe kolektory wykonane są z miedzi, powierzchnia wymiennika ciepła wykonana jest z płyt aluminiowych. Chłodnice produkowane są w 3 rzędowym wykonaniu, i są przeznaczone do eksploatacji przy maksymalnym roboczym ciśnieniu wody 1,5 MPa (15 bar). Chłodnice wyposażone są w tacę ociekową z odprowadzeniem.

- Montaż chłodnicy dokonuje się za pomocą ramek montażowych. Chłodnice mogą być montowane tylko w położeniu poziomym, pozwalającym dokonać jej odpowietrzania i odprowadzania skroplin.
- Zaleca się takie ustawienie, aby strumień powietrzny był równomiernie rozdzielony na cały przekrój.
- Przed chłodnicą powinien być ustawiony filtr powietrza, zabezpieczający przed zabrudzeniem.
- Chłodnica może być ustawiana przed albo za wentylatorem. Jeżeli chłodnica znajduje się za wentylatorem, zaleca się aby odległość między chłodnicą a wentylatorem wynosiła minimum 1 m.
- Chłodnicę należy podłączyć w kierunku przeciwnym do strumienia powietrza (patrz rysunek) aby osiągnąć maksymalny uzysk chłodu. Wszystkie obliczeniowe normogramy w katalogu są dla takiego sposobu podłączenia.
- Jeśli czynnikiem chłodzącym jest woda, chłodnice są przeznaczone do instalowania tylko wewnątrz pomieszczenia, w których temperatura nie obniża się niżej niż 0°C. Do montażu zewnętrznego chłodnicy lub gdy temperatura otoczenia może spaść poniżej zera, konieczne jest stosowanie np. glikolu.
- Przy prędkości powietrza większej niż2,5 m/sek proponuje się ustawiać skraplacz, (zamawia się go oddzielnie), od tej strony, z której wychodzi powietrze z chłodnicy. Będzie on zapobiegał przenikaniu skroplin do systemu wentylacyjnego.
- Odprowadzanie skroplin z chłodnicy koniecznie musi odbywać się przez syfon.
