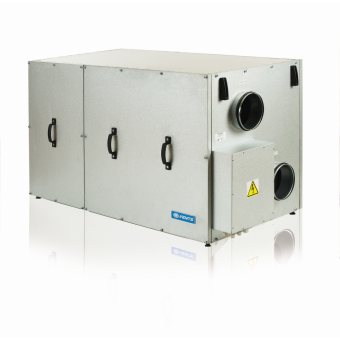

Centrala wentylacyjna VUT R TN H/EH EC

Centrale nawiewno-wywiewne VUT R TN H EC / VUT R TN EH EC stanowią kompletne urządzenia wentylacyjne, zapewniające filtrację, nawiew świeżego powietrza do pomieszczenia oraz usunięcie powietrza zanieczyszczonego. Przy tym ciepło powietrza wywiewanego jest odzyskiwane i oddawane do powietrza nawiewanego poprzez wykorzystanie wymiennika obrotowego System wentylacji z wymiennikiem obrotowym oraz pompą ciepła pozwala zapewnić pomieszczeniu czyste powietrze o komfortowej temperaturze, w sposób istotny zmniejszając tym samym nakłady na systemy ogrzewania lub chłodzenia. Podczas wspólnej pracy pompy cieplnej oraz wymiennika obrotowego stosunek do wyprodukowanej oraz zużytej energii wynosi 1:8, tzn. do osiągnięcia 8 kW mocy cieplnej trzeba zużyć1 kW energii cieplnej. Przeznaczone są do połączenia z okrągłymi przewodami powietrznymi ze średnicą nominalną 160 lub 250 mm.

VUT R TN H EC - modele z wymiennikiem obrotowym oraz pompą cieplną bez ogrzewania wstępnego.
VUT R TN EH EC - modele z regeneratorem wirnikowym oraz pompą cieplną z elektrycznym ogrzewaniem wstępnym powietrza z zewnątrz.

Do filtracji powietrza nawiewanego oraz wywiewanego w instalacji są dwa wbudowane filtry klasy G4. Opcjonalnie może być zainstalowany filtr nawiewny klasy F7.

W centrali zastosowano silniki elektro-komutatorowe typu EC z prądem stałym o wysokiej sprawności z zewnętrznym wirnikiem, wyposażonym w łopatki zagięte do tyłu. Takie silniki na dzień dzisiejszy są najbardziej postępowym rozwiązaniem w dziedzinie oszczędzania energii. silniki EC charakteryzują się wysoką wydajnością oraz pełną regulację w całym zakresie prędkości obrotowej. Niewątpliwą zaletą silnika elektro-komutatorowego jest wysoki współczynnik sprawności (osiąga 90%).

Wymiennik obrotowy stanowi obracający się krótki cylinder, wypełniony warstwami falistej taśmy aluminiowej, ułożonej w taki sposób, że strumienie powietrza dopływowego i wywiewanego przechodzą przez niego. Podczas obracania taśma rekuperatora kontaktuje się najpierw z powietrzem nawiewanym z zewnątrz, a następnie z wywiewanymi z pomieszczeń Wskutek tego procesu taśma kolejno się nagrzewa i schładza – w taki sposób przekazuje ciepło oraz wilgoć z ciepłego strumienia wywiewanego powietrza do zimnego nawiewanego. Wymiennik obrotowy zapewniają cząstkowy zwrot wilgoci do pomieszczenia i ma nadzwyczaj niskie zagrożenie zamarznięciem (ze średnimi wartościami temperatury oraz wilgotności – prawie zerowe).

Centrala wyposażona jest w nawrotną pompę cieplną do nagrzewania lub chłodzenia powietrza. Stosowany został tu wysokoefektywny oraz niskoszumowy kompresor rotacyjny. W charakterze substancji roboczej w pompie cieplnej wykorzystywany czynnik chłodniczy R410A – ten czynnik chłodniczy, składający się z dwóch składników posiada wysokie właściwości termodynamiczne oraz nie niszczy warstwy ozonowej. Wymiennik obrotowy o wysokiej efektywności oddaje z powietrza wywiewanego powietrzu nawiewanemu większą część energii cieplnej. Pompa cieplna przenosi szczątkową część niskopotencjalnej energii cieplnej do powietrza nawiewanego, podtrzymując zadaną przez użytkownika temperaturę powietrza.

Centrala VUT R TN EH EC wyposażona w nagrzewnicę elektryczną, przeznaczoną do ogrzewania wstępnego powietrza z zewnątrz przy niskiej temperaturze otoczenia. Wykorzystanie ogrzewania wstępnego pozwala skrócić częstotliwość włączenia cykli rozmrażania pompy cieplnej, co zwiększa skuteczność użytkową centrali. Nagrzewnica jest podzielona na dwa elementy aktywne, co pozwala w sposób oszczędny zużywać energię elektryczną oraz zapewniać przy tym wystarczającą moc nagrzewania.

Centrala posiada wbudowany system automatyki oraz wielofunkcyjny panel sterowania A17 (th-Tune) lub A18 (pGD1). Do kompletu wchodzi również przewód o długości 10 m do połączenia centrali z panelem sterowania.
