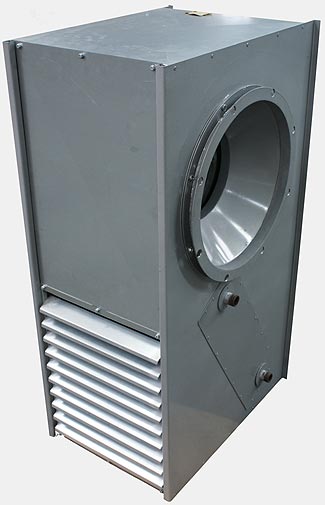

Aparat grzewczo-wentylacyjny ASI

Aparaty grzewczo-wentylacyjne typu ASI są to urządzenia służące do przygotowania żądanej ilości powietrza o odpowiednich parametrach w środowiskach zagrożonych wybuchem, w których występują pary benzyny do lakierów, ksylenu, toluenu, octanu etylu i alkoholu etylowego -wg PN 83/H-08110. Mogą być stosowane w strefach zagrożenia wybuchem Z1; Z2 gazami i parami cieczy palnych należących do podgrupy IIA wybuchowości i klas temperatury T1; T2; T3. Maksymalna temperatura przetłaczanego czynnika nie może przekroczyć 50°C. Zapylenie powietrza nie może przekraczać 0.3 g/m3. Aparat grzewczo-wentylacyjny typu ASI jest typowym aparatem grzewczo-wentylacyjnym dodatkowo zabezpieczonym przed powstaniem iskier mechanicznych powodujących wybuch. Aparaty stosowane są w zakładach, gdzie obok ogrzania powietrza do żądanej temperatury dostarczyć należy powietrze świeże celem zapewnienia właściwych warunków sanitarnych powietrza wewnętrznego. Obudowy aparatów ASIW i ASIP mają identyczne wymiary gabarytowe, różnią się tylko konstrukcją wymienników.

Aparaty grzewczo-wentylacyjne przeciwwybuchowe składają się z następujących podzespołów:
- obudowy wykonanej z blach stalowych,
- wentylatora promieniowego z wirnikiem FK osadzonym bezpośrednio na wale silnika elektrycznego,
- żaluzji nawiewnej z możliwością nastawienia kierownic dla regulacji kierunku i zasięgu strugi powietrza wykonanej ze stali,
- wymiennika ciepła wykonanego ze stali przystosowanego do zasilania wodą o ciśnieniu roboczym do 1 MPa lub parą wodną nasyconą o ciśnieniu do 0,6 MPa (co odpowiada temperaturze 165°C).

Aparaty ścienne wodne różnią się od aparatów parowych konstrukcją wymienników. Aparaty ASIP mają wymienniki zasilane parą wodną, a aparaty ASIW są zasilane wodą o temperaturze t1/t2 = 90/70; 110/70; 130/70; 150/70°C. Wymienniki wodne są wykonane jako III i IV rzędowe na ciśnienie robocze instalacji do 1,0 MPa. Elementy grzejne wykonywane są z rur stalowych spiralnie ożebrowanych taśmą stalową i cynkowanych. Wymienniki wykonane są jako II- i III-rzędowe przystosowane do zasilania parą wodną nasyconą o ciśnieniu od 10 - 600 kPa (6 atn.) (co odpowiada temperaturze 165°C). Elementy grzejne wykonywane są z rur stalowych spiralnie ożebrowanych taśmą stalową i cynkowanych.

Poza tym nagrzewnica składa się z:
- żaluzji nawiewnej z możliwością nastawienia kierownic do regulacji kierunku i zasięgu strugi powietrza wykonanej ze stali,
- leja wlotu stalowego z przewężką mosiężną,
- osłony wlotu z siatki mosiężnej.

Aparaty mogą być w wykonaniu prawym i lewym różniącym się tym, że w wykonaniu prawym lej wlotu znajduje się z prawej strony patrząc od strony wylotu (żaluzji), natomiast w wykonaniu lewym - z lewej strony patrząc od strony wylotu. W każdej z trzech wielkości aparatów istnieje możliwość zastosowania jednego z dwóch silników o różnych obrotach. Zastosowanie aparatów z silnikami o niskich obrotach zalecane jest w przypadku wymaganej cichej pracy aparatów i uzyskania wyższej temperatury powietrza na wylocie.
