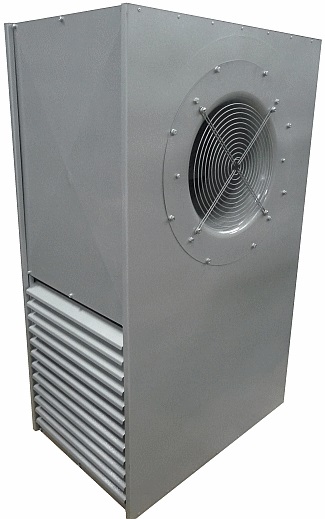

Aparat grzewczo-wentylacyjny AS
Producent: KONWEKTOR | Typ produktu: Nagrzewnice
| Aparaty grzewczo-wentylacyjne typu AS są to urządzenia służące do przygotowania żądanej ilości powietrza o odpowiednich parametrach do ogrzewania oraz wentylacji hal przemysłowych, magazynów itp. Są one przystosowane do ogrzewania powietrza z pomieszczeń, bądź całkowicie świeżego napływającego przez kanał czerpny, jak również mieszanego w dowolnym stosunku w przypadku wyposażenia aparatu w skrzynkę czerpną. |
| OPIS KONSTRUKCJI |
|
Aparaty grzewczo-wentylacyjne składają się z następujących podzespołów: - obudowy wykonanej z blach stalowych, - wentylatora promieniowego z wirnikiem FK osadzonym bezpośrednio na wale silnika elektrycznego, - wymiennika ciepła przystosowanego do zasilania wodą o ciśnieniu roboczym do 1 MPa lub parą wodną nasyconą o ciśnieniu do 0,6 MPa (co odpowiada temp. 165°C). Elementy grzejne wymienników ciepła są wykonane z rur stalowych użebrowanych nawiniętą taśmą stalową. Aparaty ścienne wodne różnią się od aparatów parowych konstrukcją wymienników. Aparaty ASP mają wymienniki zasilane parą wodną, a aparaty ASW są zasilane wodą o temperaturze t1/t2 = 90/70; 110/70; 130/70; 150/70 °C. Wymienniki wodne są wykonane jako III i IV rzędowe na ciśnienie robocze instalacji do 1,0 MPa. Wymienniki parowe wykonywane są jako II i III rzędowe przystosowane do zasilania parą wodną nasyconą o ciśnieniu od 10-600 kPa (6 atn.) (co odpowiada temperaturze 165°C). Aparaty mogą być w wykonaniu prawym i lewym różniącym się tym, że w wykonaniu prawym lej wlotu znajduje się z prawej strony patrząc od strony wylotu (żaluzji) - natomiast w wykonaniu lewym - z lewej strony patrząc od strony wylotu. W każdej z trzech wielkości aparatów istnieje możliwość zastosowania jednego z dwóch silników o różnych obrotach. Zastosowanie aparatów z silnikami o niskich obrotach zalecane jest w przypadku wymaganej cichej pracy aparatów i uzyskanie wyższej temperatury powietrza na wylocie. |
